工艺流程的确定：

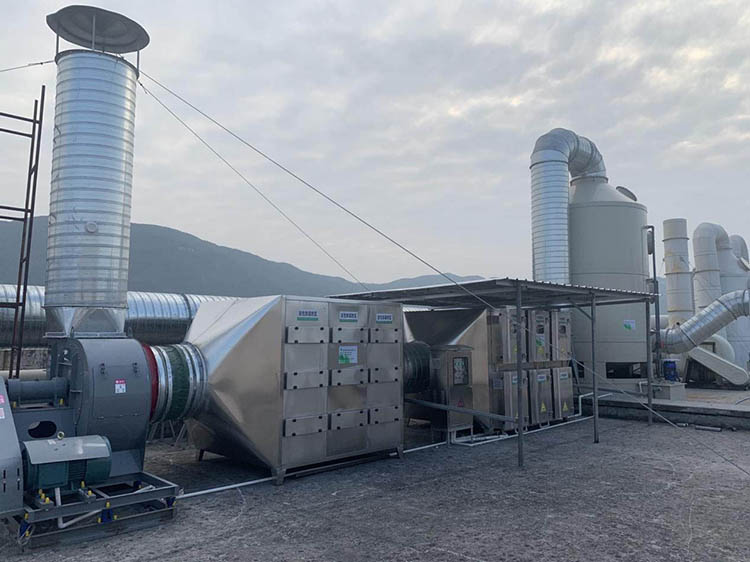

管道+酸雾吸收喷淋塔+光催化活性炭吸附一体设备+引风机+烟囱排放，
1)本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体，裂解恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、的分子键，使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物，如CO2、H2O等。
2)利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。
3)恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。
产品性能综述：
- 高效除恶臭：能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率最高可达95%以上，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554-93）．
- 无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应。，
- 适应性强：可适应高浓度大气量，不同恶臭气体物质的脱臭净化处理， 24小时连续工作，运行稳定可靠。
- 运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻极低＜50pa,可节约大量排风动力能耗。
- 无需预处理：恶臭气体无需进行特殊的预处理，如加温、加湿等,设备工作环境温度在摄氏-30℃－55℃之间，湿度在30%－98%、PH值在2-13之间均可正常工作。
- 设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件，设备占地面积小
- 防火、防爆、防腐蚀性能高，设备性能安全稳定，采用不锈钢材质，设备使用寿命十年以上。
优点综述：
1．除臭效果好，反应迅速彻底。
2．运行费用低，一次投资后，没有吸附剂等饱和需更换等费用。
3．操作简单实现无人值守。
3UV光解氧催化除臭的优势对比：
| UV光解氧催化法 | 生物分解法 | 活性炭吸附法 | |
| 技术原理 | 利用紫外线灯发出高强窄波射线，在几何倍增器作用下形成大量高能光量子，其对空气中的氧与水分子团产生强力轰击作用形成羟基自由基。在羟基自由基的强氧化作用下，待净化气体中的H2S、NH3等异味源得以被氧化降解 | 利用循环水流，将恶臭气体中污染物质溶入水中，再由水中培养床培养出微生物，将水中的污染物质降解为低害物质。 | 利用活性炭内部孔隙结构发达，有巨大比表面积原理，来吸附通过活性炭池的恶臭气体分子。 |
| 效率 | 脱臭净化效果可达99%以上，脱臭效果大大超过国家1996年颁布《大气污染物排放标准》国家1993年颁布的《恶臭物质排放标准》 | 微生物活性好时除臭效率可达70%，微生物活性降低，除臭效率亦大大降低，脱臭净化效果极不稳定。 | 初期除臭效率可达65%，但极易饱和，通常数日即失效，需要经常更换。 |
| 处理气体成分 | 能处理多种废气成分：氨、硫化氢、甲硫醇、甲硫醚、苯、苯乙烯、二硫化碳、三甲胺、二甲基二硫醚等高浓度混合气体。 | 需要培养专门微生物处理一种或几种性质相近的气体。 | 适用于低浓度、大风量臭气，对醇类、脂肪类效果较明显。但处理湿度大的废气效果不好。 |
| 使用寿命 | 设备寿命长：高能紫外灯管寿命8000-10000H。设备寿命十年以上。 | 养护困难，需频繁添加药剂、控制PH值、温度等。 | 活性炭需经常进行更换。 |
| 运行维护费用 | 运行维护费用极低：技术可靠且非常稳定，净化设备无需日常维护，只需接通电源，即可正常工作，。 | 运行维护费用较高，需经常投放药剂，以保持微生物活性，而且对循环水要求也较高，否则，如微生物死亡将需较长时间重新培养。 | 所使用的活性碳必须经常更换，并需寻找废弃活性碳的处理办法，运行维护成本很高。 |
| 二次污染 | 无二次污染。纯物理反应。 | 易产生污泥、污水。 | 易造成环境二次污染。 |
活性炭预处理工作原理：
本产品前段用活性炭进行预处理，可以有效85%的颗粒物和油性，增加紫外线灯管的使用寿命。同时，活性炭纤维具有一定的吸附性，在活性炭纤维去除液相和气相中一部分杂质的过程中。活性炭纤维的多孔结构提供了大量的表面积，从而使其非常容易达到吸收收集杂质的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将介质中的杂质吸引到孔径中的目的。必须指出的是，这些被吸附的杂质的分子直径必须是要小于活性炭的孔径，这样才可可能保证杂质被吸收到孔径中。这也就是为什么我们通过不断地改变原材料和活化条件来创造具有不同的孔径结构的活性炭，从而适用于各种杂质吸收到孔径中。这也就是为什么我们通过不断地改变原材料和活化条件来创造具有不同的孔径结构的活性炭，从而适用于各种杂质吸收的应用。
C波段紫外线工作原理：
本产品主体阶段是利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯、丙烯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。利用高能UV光束裂解工业废气中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的．从净化空气效率考虑，我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除，其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、乙烯、丙烯、丙酮、尿烷、树脂、等气体的分解和裂变，是有机物变为无机化合物。恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。
该装置采用五级净化方式，装置的工艺流程如图1所示。
